A. PENDAHULUAN
Selamat datang di blog saya, kali ini saya akan membagikan sedikit informasi atau sharing tentang teknik pengkabelan yaitu tutorial crimping kabel yang baik dan benar. Untuk lebih jelasnya mari kita simak artikel berikut ini.
B. LATAR BELAKANG
Untuk membangun jaringan komputer, tentunya pasti ada hubungan komputer dengan kabel. Hal ini sanagat penting karena, suatu sistem jaringan komputer tidak akan terjadi jika hubungan kabel kurang baik. oleh karena itu, untuk membangun jaringna komputer yaitu menggunakan kabel straight dan cross.
Untuk membangun jaringan komputer, tentunya pasti ada hubungan komputer dengan kabel. Hal ini sanagat penting karena, suatu sistem jaringan komputer tidak akan terjadi jika hubungan kabel kurang baik. oleh karena itu, untuk membangun jaringna komputer yaitu menggunakan kabel straight dan cross.
C. MAKSUD DAN TUJUAN
- Untuk mengerti kegunaan dan manfaat dari pengkabelan tersebut
- Agar melatih dalam melakukan sesuatu dengan teliti dan konsentrasi
- Untuk melatih keterampilan dan skill dalam crimping kabel
- Untuk mengerti kegunaan dan manfaat dari pengkabelan tersebut
- Agar melatih dalam melakukan sesuatu dengan teliti dan konsentrasi
- Untuk melatih keterampilan dan skill dalam crimping kabel
D. WAKTU YANG DIBUTUHKAN
Kurang dari 3 menit
E. ALAT DAN BAHAN
- Kabel UTP
- Konektor RJ 45
- Tang Crimping
- Lan Taster
F. PEMBAHASAN
Kabel jaringan adalah kabel yang menghubungkan antara komputer dengan komputer melalui perangkat switch / hub, kabel jaringan juga sebagai perantara antara user 1 dengan user lainnya dalam satu wilayah jaringan,dalam satu wilayah lokal jaringan dapat dikatakan seperti dalam satu kantor,Warnet,lab komputer dll.Kabel jaringan biasanya disebut dengan kabel UTP, UTP merupakan

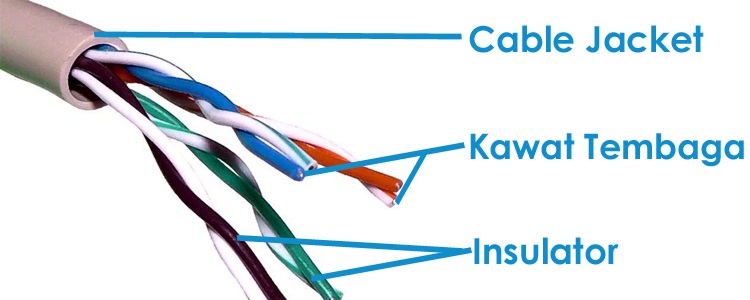

Kabel UTP (Unshielded Twisted Pair) adalah suatu kabel yang yang digunakan sebagai media penghubung antar komputer dan peralatan jaringan (hub atau switch). Kabel UTP adalah merupakan salah satu kabel yang paling populer saat yang digunakan untuk membuat jaringan komputer.
kependekan dari Unshielded twisted pair,Kabel UTP terhubung ke perangkat konektor modular 8 pin yang biasa disebut dengan Konektor,adapun fungsi dari setiap warna kabel UTP sebagai berikut :
Kabel UTP (Unshielded Twisted Pair) adalah suatu kabel yang yang digunakan sebagai media penghubung antar komputer dan peralatan jaringan (hub atau switch). Kabel UTP adalah merupakan salah satu kabel yang paling populer saat yang digunakan untuk membuat jaringan komputer.
kependekan dari Unshielded twisted pair,Kabel UTP terhubung ke perangkat konektor modular 8 pin yang biasa disebut dengan Konektor,adapun fungsi dari setiap warna kabel UTP sebagai berikut :
Fungsi setiap warna kabel UTP :
1. Orange putih : pengirim paket data
2. Orange : Pengirim paket data
3. Hijau putih : Pengirim paket data
4. Hijau : Pengirim paket data
5. Biru putih : pengirim paket suara
6. Biru : Pengirim Paket suara
7. Coklat putih : Mengirim arus DC
8. Coklat : Mengirim arus DC
1. Orange putih : pengirim paket data
2. Orange : Pengirim paket data
3. Hijau putih : Pengirim paket data
4. Hijau : Pengirim paket data
5. Biru putih : pengirim paket suara
6. Biru : Pengirim Paket suara
7. Coklat putih : Mengirim arus DC
8. Coklat : Mengirim arus DC
Fungsi dari kabel straight adalah untuk menghubungkan sebuah perangkat yang berbeda seperti komputer dengan switch / hub, antara komputer dengan printer,sedangkan untuk kabel cross digunakan untuk menghubungkan perangkat yang sama seperti komputer dengan komputer, switch dengan switch seperti itu.
Bahan-bahan yang diperlukan dalam crimping kabel :
1. Kabel UTP
2. Konektor RJ45
3. Tang Crimping
4. LAN Tester
Berikut adalah tutorial mengcimping kabel :
1. STRAIGHT THROUGH
Kabel Straight adalah kabel yang menggunakan standar yang sama pada kedua ujung kabelnya, bisa EIA/TIA 568A atau EIA/TIA 568B pada kedua ujung kabel. Sederhananya, urutan warna pada kedua ujung kabel sama. pada kabel straight, pin 1 di salah satu ujung kabel terhubung ke pin 1 pada ujung lainya. Sedangkan pin 2 terhubung ke pin 2 di ujung lainya dan seterusnya.
Jadi, ketika PC mengirim data pada pin 1 dan 2 lewat kabel straight ke switch, switch menerima data pada pin 1 dan 2. Nah, karena pin 1 dan 2 pada switch tidak akan digunakan untuk mengirim data sebagaimana halnya pin 1 dan 2 pada PC, maka switch menggunakan pin 3 dan 6 untuk mengirim data ke PC, karena PC menerima data pada pin 3 dan pin 6.Kabel UTP (Unshielded Twisted Pair) adalah suatu kabel yang yang digunakan sebagai media penghubung antar komputer dan peralatan jaringan (hub atau switch). Kabel UTP adalah merupakan salah satu kabel yang paling populer saat yang digunakan untuk membuat jaringan komputer.
1. Siapkan semua alatnya terlebih dahulu seperti kabel UTP, konektor RJ45,
Tang crimping, LAN taster
2. Lalu kupas bagian kabel UTP yang bagian luar
3. Setelah itu lebarkan atau kasih jarak terlebih dahulu setiap masing
masing pasangan warna.
4. Kemudian urutkan susunan kabel straight yang sesuai dengan ketentuan
atau standarnya dan secara teliti, jika sudah rapikan, potong, dan
rapatkan setiap warnanya, seperi berikut ini
Berikut adalah urutan warna kabel straight :
1. Orange putih
2. Orange
3. Hijau putih
4. Biru
5. Biru putih
6. Hijau
7. Coklat putih
8. Coklat
5. Selanjutnya masukkan kabel kadalam konektor RJ45 dengan bagian pin
kuningan dibagian atas atau menghadap atas serta posisi kabel yang
awalan pertama berwarna orange putih berada pada kiri dan kabel
bagian akhir wrana coklat di bagain kanan
6. Lalu pastikan setiap kabel sudah menggigit atau rapat sampai ujung pin
kuningan konektor RJ45, anda bisa lihat dari bagian samping konektor
7. Lakukan lagi untuk yang kedua kali nya untuk saling menghubungkan
8. Jika sudah kunci dengan tang atau tools crimping masukkan kedalam
lubang tang crimping dengan sesuai dan tepat, jika sudah tekan atau jepit
sampai bunyi " krik atau klik " kurang lebihnya begitu
9. Setelah itu cek atau test menggunakan alat LAN tester dengan konektor
1 dengan konektor 2, jika semua warna lampu menyala semua sesuai
urutan berarti anda berhasil dalam mengcrimping kabel
3. CROSS OVER
Kabel Cross menggunakan EIA/TIA 568A pada salah satu ujung kabelnya dan EIA/TIA 568B pada ujung kabel lainya.
untuk mengenali sebuah kabel apakah crossover ataupun straight adalah dengan hanya melihat salah satu ujung kabel pada pin 1 adalah putih hijau. maka kabel tersebut adalah kabel cross (padahal jika ujung yang satunya lagi juga memiliki urutan warna yang sama yaitu Putih Hijau sebagai pin 1, maka kabel tersebut adalah kabel straight). Tapi untungnya, kebanyakan kabel menggunakan standar EIA/TIA 568B pada kedua ujung kabelnya.
Kabel cross memiliki langkah yang sama dengan kabel straight,Perbedaannya hanya terletak pada urutan warna kabel, kabel straight memiliki urutan warna yang sama antar ujung kabel,tetapi untuk kabel cross urutan warna tidak sama antar ujung kabel misal antara A dan B masing-masing memiliki urutan warna yang berbeda.
Ujung kabel pertama yaitu A tidak sama dengan ujung kabel straight, Adapun susunan warna sebagai berikut :
1. Hijau Putih
2. Hijau
3. Orange putih
4. Biru
5. Biru putih
6. Orange
7. Coklat putih
8. Coklat
Kemudian ujung kedua yaitu B kabel tidak sama dengan ujung kabel pertama yang ini pengkabelan straight, adapun susunan warna sebagai berikut yaitu :
1. Orange putih
2. Orange
3. Hijau putih
4. Biru
5. Biru putih
6. Hijau
7. Coklat putih
8. Coklat
Berikut adalah tampilan dari gambar penerapan kabel pada konektor RJ45 yang benar dan salah anda harus teliti
Bahan-bahan yang diperlukan dalam crimping kabel :
1. Kabel UTP
2. Konektor RJ45
3. Tang Crimping
4. LAN Tester
Berikut adalah tutorial mengcimping kabel :
1. STRAIGHT THROUGH
Kabel Straight adalah kabel yang menggunakan standar yang sama pada kedua ujung kabelnya, bisa EIA/TIA 568A atau EIA/TIA 568B pada kedua ujung kabel. Sederhananya, urutan warna pada kedua ujung kabel sama. pada kabel straight, pin 1 di salah satu ujung kabel terhubung ke pin 1 pada ujung lainya. Sedangkan pin 2 terhubung ke pin 2 di ujung lainya dan seterusnya.
Jadi, ketika PC mengirim data pada pin 1 dan 2 lewat kabel straight ke switch, switch menerima data pada pin 1 dan 2. Nah, karena pin 1 dan 2 pada switch tidak akan digunakan untuk mengirim data sebagaimana halnya pin 1 dan 2 pada PC, maka switch menggunakan pin 3 dan 6 untuk mengirim data ke PC, karena PC menerima data pada pin 3 dan pin 6.Kabel UTP (Unshielded Twisted Pair) adalah suatu kabel yang yang digunakan sebagai media penghubung antar komputer dan peralatan jaringan (hub atau switch). Kabel UTP adalah merupakan salah satu kabel yang paling populer saat yang digunakan untuk membuat jaringan komputer.
1. Siapkan semua alatnya terlebih dahulu seperti kabel UTP, konektor RJ45,
Tang crimping, LAN taster
2. Lalu kupas bagian kabel UTP yang bagian luar
3. Setelah itu lebarkan atau kasih jarak terlebih dahulu setiap masing
masing pasangan warna.
4. Kemudian urutkan susunan kabel straight yang sesuai dengan ketentuan
atau standarnya dan secara teliti, jika sudah rapikan, potong, dan
rapatkan setiap warnanya, seperi berikut ini
Berikut adalah urutan warna kabel straight :
1. Orange putih
2. Orange
3. Hijau putih
4. Biru
5. Biru putih
6. Hijau
7. Coklat putih
8. Coklat
5. Selanjutnya masukkan kabel kadalam konektor RJ45 dengan bagian pin
kuningan dibagian atas atau menghadap atas serta posisi kabel yang
awalan pertama berwarna orange putih berada pada kiri dan kabel
bagian akhir wrana coklat di bagain kanan
6. Lalu pastikan setiap kabel sudah menggigit atau rapat sampai ujung pin
kuningan konektor RJ45, anda bisa lihat dari bagian samping konektor
7. Lakukan lagi untuk yang kedua kali nya untuk saling menghubungkan
8. Jika sudah kunci dengan tang atau tools crimping masukkan kedalam
lubang tang crimping dengan sesuai dan tepat, jika sudah tekan atau jepit
sampai bunyi " krik atau klik " kurang lebihnya begitu
9. Setelah itu cek atau test menggunakan alat LAN tester dengan konektor
1 dengan konektor 2, jika semua warna lampu menyala semua sesuai
urutan berarti anda berhasil dalam mengcrimping kabel
3. CROSS OVER
Kabel Cross menggunakan EIA/TIA 568A pada salah satu ujung kabelnya dan EIA/TIA 568B pada ujung kabel lainya.
untuk mengenali sebuah kabel apakah crossover ataupun straight adalah dengan hanya melihat salah satu ujung kabel pada pin 1 adalah putih hijau. maka kabel tersebut adalah kabel cross (padahal jika ujung yang satunya lagi juga memiliki urutan warna yang sama yaitu Putih Hijau sebagai pin 1, maka kabel tersebut adalah kabel straight). Tapi untungnya, kebanyakan kabel menggunakan standar EIA/TIA 568B pada kedua ujung kabelnya.
Kabel cross memiliki langkah yang sama dengan kabel straight,Perbedaannya hanya terletak pada urutan warna kabel, kabel straight memiliki urutan warna yang sama antar ujung kabel,tetapi untuk kabel cross urutan warna tidak sama antar ujung kabel misal antara A dan B masing-masing memiliki urutan warna yang berbeda.
Ujung kabel pertama yaitu A tidak sama dengan ujung kabel straight, Adapun susunan warna sebagai berikut :
1. Hijau Putih
2. Hijau
3. Orange putih
4. Biru
5. Biru putih
6. Orange
7. Coklat putih
8. Coklat
Kemudian ujung kedua yaitu B kabel tidak sama dengan ujung kabel pertama yang ini pengkabelan straight, adapun susunan warna sebagai berikut yaitu :
1. Orange putih
2. Orange
3. Hijau putih
4. Biru
5. Biru putih
6. Hijau
7. Coklat putih
8. Coklat
Berikut adalah tampilan dari gambar penerapan kabel pada konektor RJ45 yang benar dan salah anda harus teliti
G. KESMIPULAN
Dalam mengrimping Kabel, harus memperhatikan dengan benar dan harus teliti. Supaya bila terjadi masalah atau warna kabelnya kebalik ketika sudah di krimping, maka harus mengulang kembali.
Dalam mengrimping Kabel, harus memperhatikan dengan benar dan harus teliti. Supaya bila terjadi masalah atau warna kabelnya kebalik ketika sudah di krimping, maka harus mengulang kembali.
H. REFERENSI
http://www.adalahcara.com/2013/06/cara-crimping-kabel-utp-ke-rg-45.html
http://adityabagaskara019.blogspot.com/2018/02/pengkabelan-pada-jaringan-komputer.html
http://www.adalahcara.com/2013/06/cara-crimping-kabel-utp-ke-rg-45.html
http://adityabagaskara019.blogspot.com/2018/02/pengkabelan-pada-jaringan-komputer.html
I. PENUTUP
Sekian yang hanya dapat saya sampikan, semoga artikel ini dapat bermanfaat bagi anda dan apabila ada kesamaan atau kesalahan kata dan tutur bahasa yang kurang berkenan saya mohon maaf yang sebesar besarnya.
Wassalamu'alaikum Wr. Wb.
